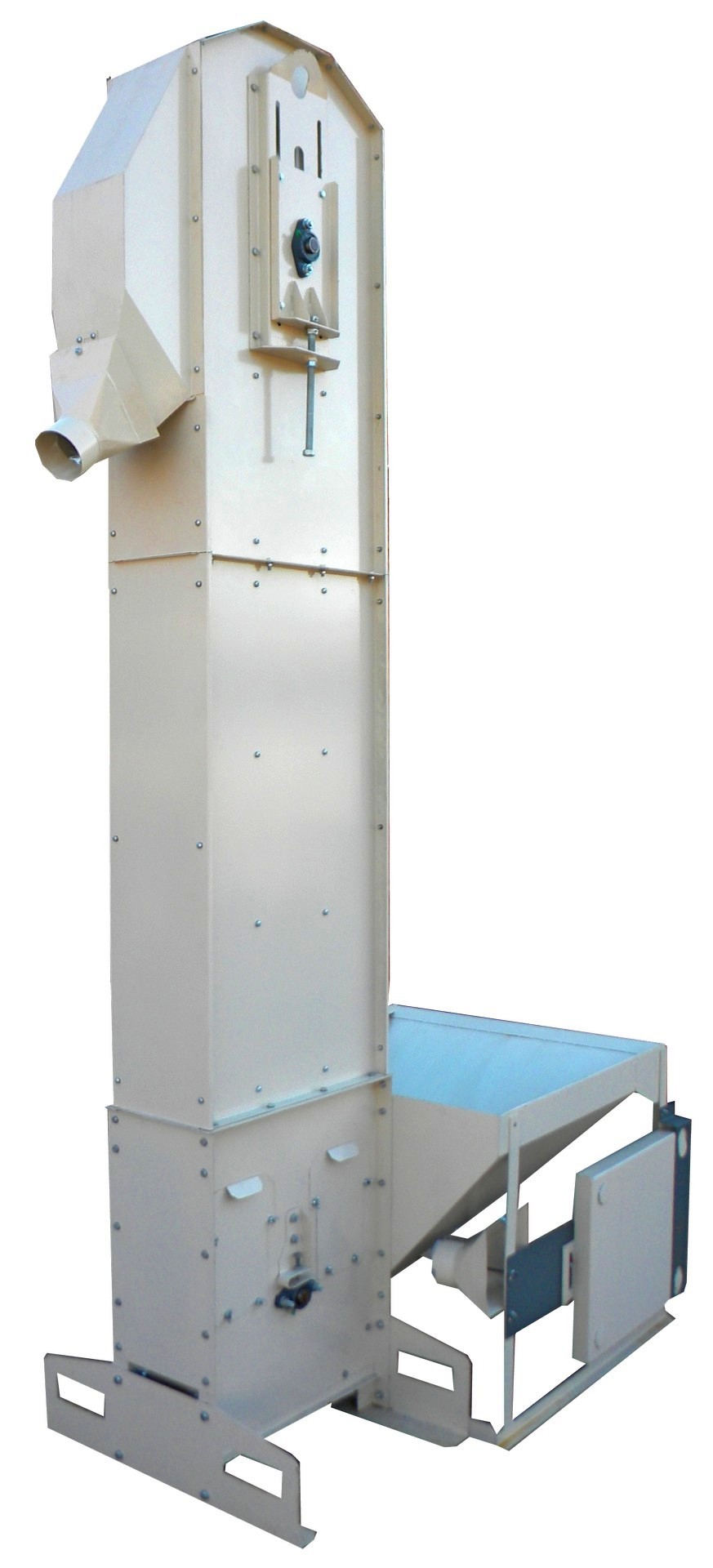

Нория тихоходная НЗ-10

Нория тихоходная НЗ-10 - ковшовый элеватор, который поднимает зерно и семена и при этом их не бьет. Лента идет не быстрее 0,8 м/с, поэтому ковш не швыряет зерно в головку, а спокойно ссыпает его в лоток. Производительность до 10 т/ч, двигатель 1,5 кВт, питание 380 В. Цена - 2 200 000 ₸ с НДС, доставку в хозяйство считаем по запросу.

Тихоходную норию ставят там, где битое зерно стоит денег: на подготовке семян, перед протравливателем, на затаривании готовой партии в биг-бэги. Семенная пшеница, подсолнечник, кукуруза, горох проходят подъем без сколов и трещин на оболочке.

Чем тихоходная нория отличается от обычной

Обычная нория работает на скорости: внизу ковш черпает зерно, наверху выбрасывает его в патрубок. Зерно летит, бьется о стенки головки и о соседние зерна. Товарной партии это вредит мало, а в семенной появляются дробленые и обрушенные зерна, микротрещины на оболочке, и всхожесть падает.

В НЗ-10 броска нет. Наверху ковш переворачивается, и зерно сходит через его кромку. Обратная сторона ковша сделана лотком: по ней зерно уходит в выгрузку, а не рассыпается внутри головки и не падает обратно в шахту.

Откуда берутся травмы при подъеме и перегрузке, мы разбирали в статьях о травмировании семян и о потерях зерна при перегрузке.

Что приходит в комплекте

• приемный бункер на 110 л с ручным шибером: им задают, сколько зерна попадает в ковши;
• башмак с мотор-редуктором и приводным барабаном;
• нижняя секция шахты с пультом управления;
• верхняя головка: барабан, винтовое натяжение ленты, лоток выгрузки и окно для осмотра;
• лента БКНЛ-65 шириной 150 мм в четыре слоя, ковши закреплены на ней болтами.

Ковши небольшие, по 0,8 л, и стоят часто, через 160 мм. Зерно идет ровной струей, а не редкими порциями. Это важно для машины, которая стоит следом: протравливателю и пневмостолу нужна ровная подача.

Мелочи, которые экономят время

• Чистка без разборки. Внизу башмака быстросъемный люк и выдвижной поддон. Перешли на другую культуру или сорт - вычистили остатки и работаете дальше.
• Решетчатый приводной барабан. Зерно, попавшее под ленту, не давится: по наклонным каналам между ребрами оно выходит наружу целым.
• Окна для осмотра. Приводной барабан виден через быстросъемные окна в боковой стенке башмака.
• Переезд на вилах. В опорах башмака есть окна под вилы погрузчика. Норию переставляют по цеху и возят стоя, не разбирая.
• Выгрузка в трубу. К лотку идут насадки под трубы диаметром 110 мм.

Корпус держит себя сам: сварной станины нет, жесткость дают секции из холоднокатаной стали 1,2 мм. Оси барабанов стоят на самоцентрирующихся роликовых подшипниках. Конструкция защищена патентом RU 2 737 177 C1.

Что нужно для установки

Фундамент не нужен. Нория встает на ровный бетонный или асфальтовый пол в ангаре, на крытом току или на складе. Понадобятся трехфазная сеть 380 В, площадка 2120 x 1290 мм и запас по высоте: сама машина 3 160 мм. Загрузочная высота без переходника - 2 250 мм, масса не больше 210 кг.

Сколько она поднимет на вашем зерне

10 т/ч - паспортная цифра для пшеницы влажностью до 15 %. Для других культур завод производительность не нормирует. Она зависит от самого зерна: крупное оно или мелкое, гладкое или шероховатое, сухое или влажное. Подачу под свой ворох настраивают шибером приемного бункера.

Загружать норию можно тремя способами: вручную из мешков, из биг-бэга или ленточным транспортером.

Одна нория или с переключателем потока

НЗ-10 делают в двух исполнениях. Обычная подает зерно в одну точку. Нория с переключателем потока наполняет два приемника по очереди: пока зерно идет в первый биг-бэг, второй меняют, и линия не останавливается.

В линии протравливания семян нории стоят с обеих сторон машины. Первая, с увеличенным бункером на 2,7 куб. м, подает семена в протравливатель Клен-ПСБ-10. Вторая, с переключателем, принимает обработанные семена и отправляет их на устройство загрузки биг-бэгов. В линии очистки семян те же нории поднимают зерно на сепараторы и на пневмостол.

Полный контейнер увозят тележкой для биг-бэга, завод поставляет ее по отдельному заказу. Как наполнять биг-бэги без потерь, читайте в статье о фасовке семян.

Где работает

Станции подготовки семян, семенные и селекционные участки, зерноочистительные комплексы типа ЗАВ и сушильные КЗС, элеваторы и хлебоприемные пункты, мельницы, комбикормовые и маслоэкстракционные производства, фермерские тока. Как нория встает в подготовку семян к севу на севере Казахстана, показано на странице техники для Северо-Казахстанской области.

Напишите, какую культуру и какой поток нужно поднимать. Подберем исполнение, посчитаем доставку и пришлем предложение в тенге.
